1、腳位定義及說明

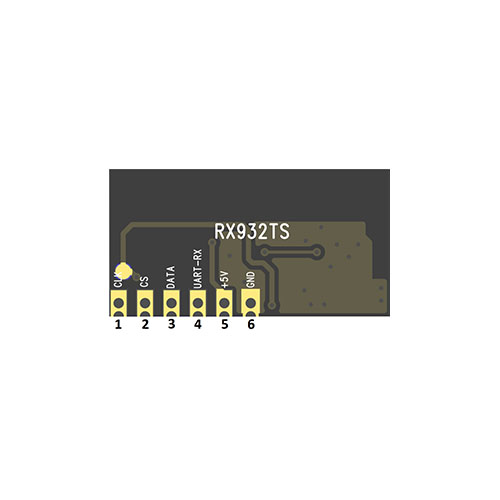

1.1腳位示意圖

圖1 RX932TS管腳示意圖
1.2腳位說明
表1 RX932TS 管腳描述
管腳號 | 管腳名稱 | I/O | 管腳功能描述 |
1 | CLK | O | 時鐘輸出(Vx932S) |
2 | CS | O | 片選信號輸出(Vx932S) |
3 | DATA | O | NEC編碼\串口\SPI數據輸出 |
4 | U-RX | I | 串口輸入 |
5 | VCC | P | 2.2 – 5.5 V電源輸入 |
6 | GND | P | 接地 |
1.3尾綴說明
表2 尾綴說明
序號 | 名稱 | 描述 |
1 | Vx932N | NEC編碼輸出 |
2 | Vx932U | 串口輸出 |
3 | Vx932S | SPI輸出 |
絕對最大額定值
表3 絕對最大額定值
參數 | 符合 | 條件 | 最小 | 最大 | 單位 |
電源電壓 | VDD |
| -0.3 | 5.5 | V |
接口電壓 | VIN |
| -0.3 | VDD + 0.3 | V |
結溫 | TJ |
| -40 | 125 | ℃ |
儲藏溫度 | TSTG |
| -50 | 150 | ℃ |
焊接溫度 | TSDR | 持續時間不超過 30 秒 |
| 255 | ℃ |
ESD 等級 |
| 人體模型(HBM) | -4 | 4 | kV |
栓鎖電流 |
| @ 85 ℃ | -100 | 100 | mA |
工作條件
表4 推薦工作條件
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
運行電源電壓 | VDD | -40℃到+85℃ | 2.2 |
| 5.5 | V |
運行溫度 | TOP |
| -40 |
| 85 | ℃ |
電源電壓斜率 | VSL |
| 1 |
|
| mV/us |
電特性參數
表5 接收器規格
參數 | 符號 | 條件 | 最小 | 典型 | 最大 | 單位 |
頻率范圍 | FRF | 通過選用不同頻率的晶體 |
| 315 /433.92 |
| MHz |
數據率 | DR |
| 1 |
| 5 | kbps |
靈敏度 | S | FRF = 315 MHz, DR = 3 kbps, BER = 0.1% |
| -113 |
| dBm |
| S | FRF = 433.92 MHz, DR = 3 kbps, BER = 0.1% |
| -113 |
| dBm |
工作電流 | IDD | FRF = 315 MHz, VDD=5V |
| 5.5 |
| mA |
| IDD | FRF = 433.92 MHz,VDD=5V |
| 6.0 |
| mA |
接收器帶寬 | BW | FRF = 315 MHz |
| 370 |
| kHz |
| BW | FRF = 433.92 MHz |
| 500 |
| kHz |
飽和輸入電平 | PLVL |
|
| 10 |
| dBm |
輸入3階交調點 | IIP3 | 頻率偏移在 1 MHz 和 2 MHz 的雙音測試,最大系統增益設置 |
| -29 |
| dBm |
抗阻塞 |
BI | ±1 MHz, 連續波干擾 |
| 32 |
| dB |
|
| ±2 MHz, 連續波干擾 |
| 42 |
| dB |
|
| ±10 MHz, 連續波干擾 |
| 61 |
| dB |
抗同頻干擾 | CCR |
|
| -11 |
| dB |
鏡像抑制比 | IRR |
|
| 33 |
| dB |
DIN碼寬范圍 | T |
| 100 |
| 2000 | us |
DIN數據速率 | Rate |
| 0.5 |
| 10 | kbps |
輸出拉電流 |
|
| 5 |
|
| mA |
輸出灌電流 |
|
| 5 |
|
| mA |
UART輸入波特率 | Brate |
|
| 9600 |
| bps |
UART輸入校驗位 | Parity |
|
| -- |
| Bit |
UART輸入結束位 | Stop Bit |
|
| 1 |
| Bit |
UART輸入先發位 | First Bit |
|
| LSB |
|
|
UART輸出波特率 | Brate | Vx932U |
| 9600 |
| bps |
UART輸出校驗位 | Parity | Vx932U |
| -- |
| Bit |
UART輸出結束位 | Stop Bit | Vx932U |
| 1 |
| Bit |
UART輸出先發位 | First Bit | Vx932U |
| LSB |
|
|
SPI CLK 速率 | Fclk | Vx932S |
| 100 |
| Kbps |
SPI CLK極性 | Pclk | Vx932S |
| 下降沿 |
|
|
SPI先發位 | First Bit | Vx932S |
| LSB |
|
|
SPI CS極性 | Pcs | Vx932S |
| 低電平有效 |
|
|
功能描述
5.1串口輸入數據定義
U-RX UART數據共7字節
第一字節為0xF7
第二字節為命令
第三字節+第四字節為過濾客戶碼
第五字節+第六字節為輸出客戶碼
第七字節為校驗碼,計算方法為前6字節數據累加取低8bit.
命令
數據格式如上述1)所述,第二2字節命令含義如下:
0xA0 透?jìng)髂J剑藭r(shí)Vx932X會把所有收到的遙控器信號傳輸給主機。Vx932X通電后默認工作于此模式。
0xA5 過濾模式,此時Vx932X會記錄此次U-RX數據中的第三字節+第四字節作為過濾客戶碼,下次在收到遙控器信號后先比較收到的遙控器客戶碼與過濾客戶碼是否相同,如相同則把U-RX數據中的第五字節+第六字節作為客戶碼,再加上遙控器信號中的鍵值數據組合成新的數據傳輸給主機,否則不傳輸。
注意,Vx932X不帶斷電記憶功能,如需使用過濾模式,每次上電后都需要重新設置過濾模式和客戶碼。
5.2 DIN輸入數據定義
Vx932X支持類似1527編碼的編碼協議,詳細編碼協議如圖2所示,其中100us<1T<1000us.

圖2 Vx932x DIN輸入數據協議示意圖
5.3串口輸出數據定義(Vx932U)
無數據輸出時DATA為高電平
UART數據共4字節
第一字節+第二字節為客戶碼
第三字節為鍵值
第四字節為校驗碼,計算方法為前3字節數據累加取低8bit.
5.4 NEC編碼輸出數據定義(Vx932N)
無數據輸出時DATA為高電平
NEC編碼分為完整編碼和重復碼兩種碼型。每次發射時只輸出一次完整碼型,后面都是重復碼,直至本次發射結束。
NEC完整碼型包括頭碼,客戶碼2bytes,鍵值1bytes,鍵值反碼1bytes.
頭碼為9ms低電平+4.5ms高電平
1bit數據1為550us低電平+1650us高電平
1bit數據0為550us低電平+550us高電平
32bits數據發送完成后會有一個550us的低電平
完整碼型發完以后如果還有持續的DIN數據輸入,則DATA會每隔108ms輸出一次 重復碼。重復碼的碼型為9ms低電平+2.25ms高電平+550us低電平。
5.5 SPI輸出數據定義(Vx932U)
接口空閑時CLK,DATA,為低電平,CS為高電平
SPI數據共4字節
第一字節+第二字節為客戶碼
第三字節為鍵值
第四字節為校驗碼,計算方法為前3字節數據累加取低8bit.
模塊尺寸

圖3 RX932TS尺寸示意圖
表6尺寸數據表
尺寸符號 | 尺寸 | 單位 |
A | 27.0 | mm |
B | 14.1 | mm |
C | 0.9 | mm |
D | 1.524 | mm |
E | 2.52 | mm |
F | 2.54 | mm |
G | 1.0 | mm |
H | 1.27 | mm
|
